机场油库电动阀门控制通信协议选型与优化研究
文章字数：2615
摘要:电动阀门作为机场油库的关键基础设施,其控制通信协议的统一性直接影响系统可靠性、工程投资与运维效率。当前,不同厂家、不同型号产品所采用的通信信号与协议标准不统一,给工程设计、设备采购和施工调试带来诸多困难。本文基于《石油化工罐区自动化系统设计规范》(SH/T3184—2017)等相关标准,系统分析了常规信号与通信信号的技术特点与适用条件,对Pakscan、Modbus-RTU、Profibus-DP、Hart四种常用通信协议进行了对比论证,提出了以Modbus-RTU作为新建项目优先选用协议的技术路线,并明确了总线控制卡与控制器的配置原则,可为机场油库电动阀门控制系统设计标准化提供参考。
关键词:电动阀门;通信协议;机场油库;Modbus;现场总线;自动化系统
引言
随着机场供油系统自动化水平不断提升,电动阀门作为罐区工艺流程控制的核心执行机构,其数量和应用范围持续扩大。电动阀门的远程控制和状态监测依赖于可靠的控制信号传输,信号接口类型和通信协议的选型直接影响工程投资、施工难度和长期运维效率。
然而,当前不同厂家、不同型号产品所采用的通信信号与协议标准不统一:部分电动阀支持多种信号接口及协议,具有良好的开放性;部分仅适配专用接口与协议,对控制系统形成绑定。这种现状给设计文件编制、设备采购和现场施工调试带来实际困难,改扩建项目中的新旧协议兼容问题尤为突出。
本文结合《石油化工罐区自动化系统设计规范》(SH/T 3184—2017) 等相关依据,从信号类型对比、协议性能评估和选型原则三个层面展开研究,旨在为机场油库电动阀门控制通信协议的标准化选型提供技术指导。
1电动阀门信号类型及选用原则
1.1常规信号
常规信号为无需额外总线配套设备、可直接实现电动阀控制的传统信号类型,主要包括模拟信号(4~20mA或0~5V)和开关信号(0或1)。采用常规信号时,每台电动阀需单独敷设一根14mm2×1.5mm2信号电缆至机柜间。
优点:无需额外配套总线设备,硬件架构简单,无总线控制卡等附加成本;系统响应直接,故障排查相对容易。
缺点:电缆用量大、规格高,材料采购与施工成本显著;多台设备集中布置时敷设复杂度随数量线性增加。
1.2通信信号
通信信号依托现场总线技术,需配套专属总线控制卡,数量较多时还需增设总线控制器。采用2mm2×2mm2×1.5mm2信号电缆, 紧急关断信号单独敷设3mm2×1.5mm2电缆。
优点:电缆芯数少,采用总线式连接大幅节约电缆用量;布线简洁,便于集中控制和系统扩展。
缺点:需配置总线控制卡和(或)控制器,硬件成本增加;对运维人员技术要求较高。
1.3信号类型选用原则
信号类型选择应结合电动阀数量、油罐规模及传输距离综合确定:
油罐数量≤3座且电动阀距控制室≤350m时,可采用常规信号。
电动阀数量较多、传输距离较远或电缆敷设成本较高时,宜选用通信信号。当单罐区电动阀超过10台或敷设距离超过500m时, 通信信号方案总体成本通常更低。
2常用通信协议性能对比
工程中常用的电动阀通信协议主要有Pakscan、Modbus-RTU、Profibus-DP 和Hart四种。
2.1Pakscan协议
Pakscan为英国Rotork公司专有协议,用于其品牌电动执行机构。
优势:抗干扰能力强,采用异常报告协议;单条总线传输距离最长20km。
局限:协议非开放,存在系统绑定风险,采购和维护成本较高。
适用于已采用Rotork设备且不具备迁移条件的改造项目。
2.2Modbus-RTU协议
Modbus-RTU是开放、免授权费的通用协议,采用RS-485物理层。
优势: 开源通用, 兼容性极强, 主流PLC/DCS均支持;设备接入灵活;技术人员熟悉度高; 采用CRC校验, 误码检测能力强。
局限:抗干扰能力有限,需注意终端电阻配置和屏蔽接地。
适用于常规罐区的中小型控制系统,是目前应用最广泛的现场总线协议之一。
2.3Profibus-DP协议
Profibus-DP专门优化高速数据传输。
优势:实时性强,速率最高1.5Mbps,轮询时间5~50ms,适用于快速响应场景;支持复杂诊断功能。
局限:对PLC要求高,需专用电缆和终端电阻,配置复杂,设备成本高。
适用于实时性要求较高的工业控制环境。
2.4Hart协议
Hart在4~20mA模拟信号上叠加数字通信。
优势:兼容传统模拟系统,改造升级成本低。
局限: 速率固定1200bps, 轮询周期0.5~2s,实时性差。
适用于对实时性要求不高的智能仪表诊断,不宜作为电动阀控制主体。

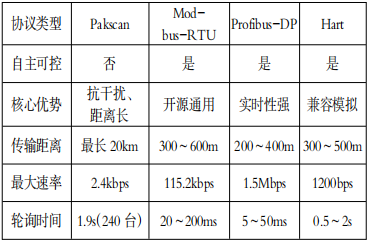

2.5综合对比与分析
Pakscan适用于Rotork专属场景, 但存在自主可控问题;Profibus-DP适用于高速场景, 但配置复杂;Hart实时性差;Mod-bus-RTU在通用性、成本、传输距离和实时性之间取得较好平衡,满足绝大多数机场油库需求。
3通信协议选型建议与设计规定
3.1新建项目选型原则
综合四种协议的适用条件和优缺点,针对新建机场油库项目,提出以下选型规定:
3.1.1优先选用Modbus-RTU协议。该协议开源通用、成本可控、技术成熟,满足常规机场油库传输距离(≤600m)和实时性要求,主流厂商均提供支持。
3.1.2总线控制卡配置。采用 Mod-bus-RTU时, 电动阀执行机构需配带总线控制卡,实现协议转换。
3.1.3总线控制器配置。当单链路电动阀数量≥10台或总线电缆长度超过500m时,应增设阀门总线控制器,具备信号中继放大和网络管理功能。
3.1.4特殊工况。若业主指定Rotork成套设备且接受其绑定风险, 可采用Pakscan;若紧急切断响应时间≤1s且控制系统具备Profibus-DP 主 站 能 力 , 可 采 用Profibus-DP。
3.2改扩建项目选型原则
改扩建项目需重点考虑新老通信协议的兼容性问题:
3.2.1优先沿用现有协议。新增或更换电动阀应与现有协议一致, 避免多协议并存。
3.2.2过渡方案。确需引入新协议时,配置协议转换网关,确保新旧系统互通,预留充分联调和验证周期。
3.2.3逐步统一。利用周期性改造机会,逐步向企业统一标准(Modbus-RTU)迁移。
3.3专业协同要求
自控专业应在互提资料中逐台明确电动阀需配带总线控制卡还是总线控制器。
工艺专业应在设备材料表中相应标示配置要求,确保采购不遗漏。
两专业共同确认阀门接线图和控制逻辑图中的通信接口标识,保证设计文件一致性。
结论
1.常规信号适用于油罐≤3座、传输距离≤350m的小型系统;通信信号在设备多、距离远的大型罐区中具有显著经济性和施工便利性优势。
2.Pakscan存在自主可控风险且依赖特定厂家,Profibus-DP配置复杂,Hart实时性差;Modbus-RTU以开源通用、成本可控、技术成熟等综合优势,成为新建机场油库电动阀总线通信的优先选择。
3.采用Modbus-RTU时应按规配带总线控制卡;单链路电动阀≥10台或电缆长度超过500m时,应增设总线控制器。改扩建项目宜优先沿用现有协议,并制定逐步统一的技术路线。
4. 自控与工艺专业应在设计阶段明确总线控制卡和控制器配置要求,在互提资料和设备材料表中同步标示,确保设计、采购和施工各环节有效衔接。
参考文献
[1]中华人民共和国工业和信息化部.石油化工罐区自动化系统设计规范:SH/T3184—2017[S].北京:中国石化出版社,2017.
[2] 中华人民共和国国家质量监督检验检疫总局,国家标准化管理委员会.基于Modbus 协议的工业自动化网络规范:GB/T 19582—2008[S].北京:中国标准出版社,2008.
[3]中华人民共和国工业和信息化部.石油化工安全仪表系统设计规范:SH/T3018—2016[S].北京:中国石化出版社,2016.
中国航空油料集团有限公司 刘志超
北京中航油工程建设有限公司 党鹏飞
